一、概述
該系列產品主要用于散裝物料的大傾角連續輸送，采用具有波狀擋邊和橫隔板的輸送帶。輸送傾角為0-90°（70°以下最好），其特點為：用一臺設備在狹小的空間可完成水平傾斜輸送，具有通用帶式輸送機水平或小傾角輸送可靠性高、節能和斗式提升機提升物料可靠經濟的優點。本系列產品廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門，在環境溫度為-19℃-+40℃范圍內輸送堆積密度為0.5-2.5t/m3的各種散裝物料，對于輸送有特殊要求的物料，如耐高溫或具有酸、堿性、油類物質、有機溶劑等成分的物料，須在訂貨時提出，采用相應材料的特殊擋邊輸送帶。
二、技術參數：
帶寬B | 400 | 500 | 600 | 800 | 1000 | 1200 | 1400 | ||||||||
擋邊高H | 60 | 80 | 80 | 120 | 120 | 160 | 160 | 200 | 160 | 240 | 200 | 600 | 240 | 400 | |
最小橫隔板間距 | 100 | 120 | 120 | 160 | 160 | 200 | 200 | 250 | 200 | 280 | 250 | 350 | 280 | 400 | |
輸送量（原煤、 帶速1m/s）M 3/h | 35° | 28 | 36 | 50 | 71 | 104 | 120 | 157 | 195 | 216 | 327 | 331 | 466 | 500 | 794 |
45° | 19 | 25 | 33 | 57 | 83 | 97 | 127 | 157 | 175 | 271 | 267 | 384 | 414 | 680 | |
60° | 15 | 19 | 23 | 40 | 58 | 59 | 90 | 112 | 124 | 197 | 190 | 278 | 302 | 524 | |
90° | 9 | 11 | 15 | 21 | 31 | 37 | 48 | 60 | 66 | 106 | 102 | 149 | 162 | 281 | |

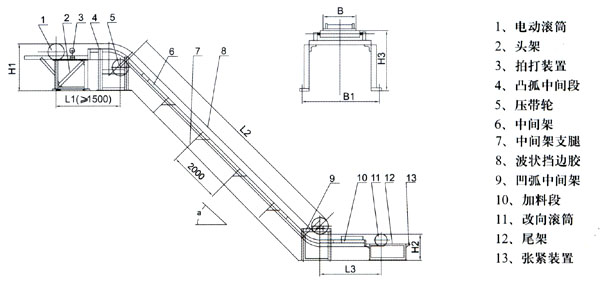

外型尺寸 | 頭輪帶面高H1 | 1200 | 1350 | 1615 | 1815 | 2000，2200 | 2300，2525 | 2525，2700 | |||||||
尾輪帶面高H2 | 690 | 800 | 950 | 1115 | 1250，1400 | 1600，1700 | 1600，1700 | ||||||||
中間段帶面高H3 | 700 | 800 | 850 | 1115 | 850，1200 | 1400，1500 | 1600，1700 | ||||||||
中間段地腳寬B1 | 580 | 850 | 1020 | 1220 | 1440 | 1690 | 1890 | ||||||||
粒度mm | ≤100 | ≤160 | ≤250mm | ||
速度m/s | 擋邊高≤120mm | 傾角≤30° | 2 | 1.6 | |
傾角≤60° | 1.6 | 1.25 | |||
擋邊高≤240mm | 傾角≤30° | 2.5 | 2 | 1.6 | |
傾角≤60° | 1.6 | 1.6 | 1.0 | ||
四、選型
根據輸送物料特性、傾角及輸送量的大小，參照表1 及表2，確定輸送機的帶寬，擋邊高及帶速大小。其中：
（1）擋邊輸送帶分常溫（-20～50℃）、耐熱（120℃以下），耐高溫（180℃以下）及耐酸耐堿耐油等幾種；
（2）輸送大塊物料時，擋邊應選用偏高的；也可不增大帶寬和擋邊，用提高帶速（1.25m/s、1.6m/s、2m/s）的辦法提高輸送量；
（3）、輸送高度最大70m，最大粒度應小于擋邊高30-40mm。
（4）、上托輥間距一般為1.2m，下托輥間距一般為1.2m,傾角大于60°時為2.4m，防跑偏擋輥間距為3-6m。L3標準為2200，最小1500.
（5）功率估算按下表。
大傾角膠帶輸送機簡明選型計算表格
帶寬 B（mm） | 擋邊高 H（mm） | 30° | 40° | 60° | 75° | ||||
輸送量 (m3/h） | 功率 （Kw） | 輸送量 (m3/h） | 功率 （Kw） | 輸送量 (m3/h） | 功率 （Kw） | 輸送量 (m3/h） | 功率 （Kw） | ||
500 | 120 | 52.8 | 2.85 | 63.2 | 1.86 | 26.6 | 1.32 | 19.8 | 0.98 |
650 | 120 | 77.6 | 3.97 | 55.3 | 2.6 | 39 | 1.85 | 29 | 1.35 |
160 | 105 | 5.44 | 76.3 | 3.57 | 56.2 | 2.56 | 41.6 | 1.86 | |
800 | 160 | 133 | 6.99 | 96.6 | 4.59 | 71.2 | 3.28 | 52.6 | 2.38 |
200 | 195 | 9.8 | 159.8 | 7.07 | 117.6 | 5.07 | 86.5 | 3.66 | |
1、本表僅適于初步簡易選型，最終選型結果應按計算結果確定。
2、本表中數據按膠帶線速度V＝1m/s，橫隔板間距ts=0.25m，物為容量γ=1t/m3,提升高度H =10m為假定條件計算，如條件不同應適當換算。
3、選型舉例：
已知：輸送物料為煤，容量γ＝0.8t/m3,物料粒度A≤40mm,輸送傾角β＝45°;，輸送量Q =85t/h，輸送高度15m,求所需帶寬和帶速以及電機功率。先求得膠帶機輸送量應為85t/h÷0.5t/m3,=106.25m 3/h，然后在表中45°;傾角列中查到B＝800，H=160的輸送量96.6m3/h最為接近，再將線速度改為1.25m/s,則膠帶輸送量成為96.6m3/h×1.25＝120.75m3/h,即可滿足使用要求。相應所需功率為4.59Kw×15m÷10m×1.25＝8.6kw。
4、橫隔板形式根據輸送機傾角大小選定；
18°<β≤40° T型，40°<β≤60° C型，60°<β≤90° TC型
