失重秤配料系統是一種連續靜態計量的稱重配料設備。廣泛用于水泥、玻璃、冶金、化工、糧食、飼料等行業。如：水泥廠原料配料、熟料配料、電力，化工行業的配料工藝、玻璃廠配料工藝、糧油，飼料生產配料工藝，等。國家建材局首選配料設備，應用效果優于各類懸臂、調速皮帶秤，系統特點是靜態側重，精度高，結構簡單，可靠性高，防塵節點，費用低，操作方便，適合國情，可與磨機負荷，成分檢測系統閉環控制，已廣泛應用于水泥、玻璃、化工行業的配料計量。
失重秤配料系統-工作原理：
上料電振機和稱量斗是軟連結的，重力分離，下料電振機雖也是軟連結，但其重力和稱量斗整體由三只拉力傳感器支撐的，由稱量斗內料柱連結。工作時首先由上料電振機向稱量斗給料，當達到料倉給定重量的給定上限值時，停止給料。間隔一段時間后，下料電振機開始卸料，當卸料至給定的重量下限值時，停止卸料；如此重復動作。物料的流量計量是由料倉內失去的物料重量多少來確定，因此叫失重秤。
系統控制主機采用MCS－586（686）標準工業控制計算機，性能可靠；可同時控制兩臺磨機，16路秤的配料計量。并且有配方計算、成份自動輸入、多頁面顯示、自動在線提醒。且可方便的與上位機組成集散式控制（DCS）；
失重秤配料系統-系統技術指標及功能：
1、系統計量精度≤0.5％
2、計算機供電電源：220V+10% ; 50Hz、500MA。
3、1—16個點的物料配比計量。單路臺時最大產量：45T/h
4、人工輸人成份含量，自動計算成份配比。
5、配有上位機給料控制、磨機負荷閉環控制接口、可實現上位機指令或磨機負荷自動控制。
6、可加配多元素分析自動信號輸入接口等。
7、機內的數據保護電池，可自動對時鐘、全部數據進行掉電保護。
8、配有通訊接口，可與中央控制室管理機連接組成網絡，跟據工作需要，也可配置遠程通迅。
失重秤配料系統-系統工作條件：
1、環境溫度：-10℃—+40℃
2、電源電壓：220V±10％
3、電源頻率：50Hz±4
4、相對濕度：≤85％

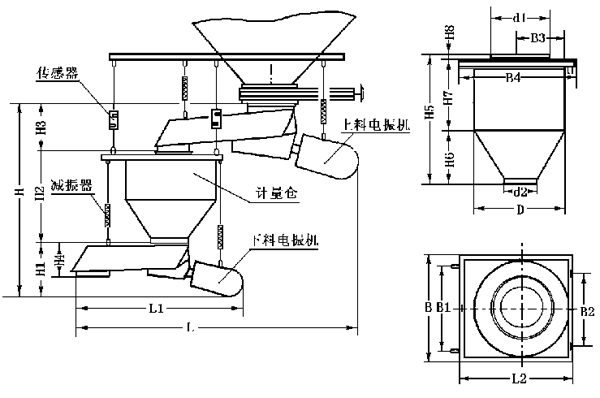

失重秤配料系統-工藝參數及尺寸：
型號 | 產量t/h | 上料電振機 | 下料電振機 | 拉力傳感器 | 計量倉容積 | H | H1 | H2 | H3 | H4 | H5 | H6 |
KHS-5 | 1～5 | 100W | 100W | 100Kg | 0.12m3 | 1520 | 410 | 820 | 290 | 215 | 850 | 350 |
KHS-10 | 5～10 | 200W | 100W | 200Kg | 0.23m3 | 1570 | 450 | 820 | 300 | 290 | 850 | 350 |
KHS-20 | 10～20 | 450W | 300W | 300Kg | 0.34m3 | 1855 | 635 | 820 | 400 | 300 | 850 | 350 |
KHS-30 | 20～30 | 650W | 450W | 700Kg | 0.70m3 | 2095 | 735 | 820 | 540 | 400 | 850 | 350 |
H7 | H8 | L | L1 | L2 | D | D1 | D2 | B | B1 | B2 | B3 | B4 |
420 | 30 | 1850 | 1064 | 860 | 500 | 400 | 260 | 580 | 330 | 330 | 250 | 620 |
420 | 30 | 2100 | 1300 | 900 | 700 | 400 | 260 | 780 | 330 | 330 | 250 | 620 |
420 | 30 | 2480 | 1475 | 1000 | 850 | 550 | 320 | 930 | 535 | 535 | 300 | 750 |
420 | 30 | 3040 | 1855 | 1030 | 920 | 600 | 320 | 1000 | 555 | 555 | 400 | 950 |
